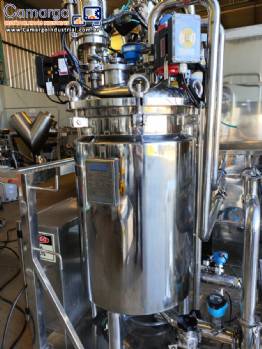

Tanque reator sistema de misturador em aço inox 316 L montado em skid com bomba centrífuga, bomba de dosagem e atuadores de fluxo e entrada de produto, recirculação e saída.
Marca / Fabricante: Kroma Equipamentos Especiais.
Ano de fabricação: 2017
Capacidade útil aproximada: 100 L.
Capacidade total aproximada: 140 L.
Componentes e funcionamento:
O equipamento possui um total de 8 entradas no tampo superior, entre entrada direta de produto por funil, entrada de sensor e entradas com atuadores.
Esse sistema é desenvolvido para entrada de múltiplo produtos base de solução de forma automatizada por abertura e fechamento de atuadores, com sistema de adição de produto manual e por bomba de precisão.
O sistema possui 2 bombas centrifugas para circulação / mistura de produto / retirada de produto, ligada por inversores de frequência para alteração de vazão / pressão.
Marca / Fabricante: Bombinox.
Modelo: BL 30.
Número de série: 22792.
Vazão aproximada (Q): 12 m³/h.
Altura manométrica (H): 30 mca (metros de coluna d'água).
Potência do motor: 5 CV.
Rotação: 3.500 RPM.
Material de contato: aço inox 316 L.
Especificações Técnicas:
Tampo superior ASME 10% (flangeado) e tampo inferior torisférico ASME 10%, isolamento térmico em lã de rocha, revestimento em chapa de aço inox Aisi 304 no costado e fundo, 4 pés tubulares com sapatas desolo, boca de carga e tomadas e acessórios.
Características técnicas:
Norma de projeto para o corpo: ASME Sec. VIII Div. 1 Ed. 2010 Add 2011/
ASME BPE 2014.
Peso líquido: 500 kg.
Peso total: 600kg.
Viscosidade: (adotada) 1,0 cP.
Densidade (adotada): 1.000 kg/m³.
Acabamento externo: Polido mecânico espelhado.
Acabamento interno: Polido mecânico sanitário + Eletro polimento, rugosidade ≤ Ra 0,40 μm.
Condições de operação e projeto do corpo:
Temperatura de operação: Até 80°C.
Temperatura de projeto: 100°C.
Temperatura de teste hidrostático: ambiente.
Pressão de operação: 1,0 Kgf/cm².
Pressão de projeto: 6,0 Kgf/cm².
Pressão de teste hidrostático: 7,8 Kgf/cm².
Principais componentes eletrônico, chaves e atuadores do sistema:
- Chave de nível sanitária térmica marca fabricante Sitron modelo VTKDC-6 Tri-Clamp 300 mm:
Cada bomba centrifuga possui sensor/chave de nível/fluxo sanitária por dispersão térmica da marca fabricante Sitron, modelo VTKDC, para evitar trabalho a seco.
- Válvula pneumática:
Fabricante: SED Flow Control (Made in Germany).
Modelo: 402.50.77.545.44.4H.
Tipo: Válvula Diafragma Sanitária Asséptica.
Acionamento Principal: Pneumático (Simples Ação / Retorno por Mola).
Comando e Retorno: Eletropneumático (Solenoide de pilotagem + Sensor indutivo superior de posição).
Material da Membrana (Processo): PTFE (Teflon).
Material do Atuador: Polímero técnico de alta resistência.
Pressão de Processo (Ps): Até 8 bar.
Pressão de Ar (Pst): 4,5 a 7 bar.
Destaques de Operação e Aplicação:
Funcionamento: A força mecânica vem do ar comprimido (pneumática), enquanto o disparo e a confirmação de posição são elétricos (CLP/painel).
Padrão Sanitário: Construção asséptica sem zonas mortas (dead legs), resistente a lavagens químicas agressivas e esterilização CIP/SIP.
Aplicações: Bloqueio, dosagem e corte de fluxo em indústrias Farmacêutica, de Biotecnologia, Alimentícia, de Bebidas e Química Fina.
- Bomba dosadora de diafragma com motor elétrico e controle digital marca fabricante ProMinent modelo linha Sigma 1 modelo.
Bomba dosadora motorizada de alta precisão da fabricante ProMinent, linha Sigma/ 1 (modelo S1CB).
Equipamento de deslocamento positivo acionado por motor elétrico com microprocessador integrado (versão Control), projetado para dosagem contínua e rigorosamente controlada de fluidos de processo.
Conta com vazão de até 117 l/h sob pressão de 4 bar, cabeçote em aço inoxidável com vedações em PTFE, alimentação elétrica universal (100–240 V) e grau de proteção IP65.
É a solução ideal para processos críticos nas indústrias química, alimentícia, farmacêutica e de tratamento de água que exigem alta repetibilidade e integração com sistemas de automação (CLP).
Código do Modelo: S1CBH04120SSTS140UA010S0PT (S1CB)
Número de Série (NS): 2017115024.
Capacidade / Vazão de Dosagem: 117 l/h (30,9 gph).
Pressão Máxima de Operação: 4 bar (58 psi).
Tensão de Alimentação: 100 a 240 Vac (Bivolt Automático).
Frequência: 50 / 60 Hz.
Potência Consumida: 110 W.
Corrente Nominal: 0,6 a 1,5 A.
Grau de Proteção: IP65 (proteção total contra poeira e jatos de água).
Material do Cabeçote de Dosagem: Aço Inoxidável (SS).
Material das Vedações / Diafragma: PTFE (Teflon).
Ano de Fabricação: 2017.
- Conjunto de válvulas pneumática marca fabricante Microkits.
Linha / Série: Linha MK
Tipo de Equipamento: Kit integrado de automação eletropneumática.
Pressão Máxima do Atuador: 10 bar.
Temperatura de Trabalho: -20 °C a +80 °C.
Tensão da Solenoide: 24 Vdc (4,8 W) | IP65.
Monitor de Posição: Caixa com disco giratório (FECHADO / ABERTO)
Tag Identificado: Z500-VB08 / VB 08.
Válvula Diafragma Sanitária saída fundo do tanque:
Mecanismo de Vedação: diafragma interno asséptico.
Quantidade: 01 unidade.
- Válvula de Segurança e Alívio Sanitária (PSV) Tri-Clamp em Aço Inox – Tag 3445-PSV-001
Válvula de segurança e alívio de pressão sanitária (PSV) construída integralmente em aço inoxidável polido com conexões de engate rápido tipo Tri-Clamp. Projetada para a proteção mecânica automática de vasos de pressão, reatores e tanques de processo contra sobrepressão acidental.
Conta com torre vertical selada em inox abrigando a mola interna de calibração, tomada auxiliar lateral recartilhada para aferição e testes em campo, e lacre de segurança verificado pela empresa especializada ANRA Instrumentação.
Tipo de Equipamento: Válvula de Segurança e Alívio de Pressão Sanitária (PSV).
Empresa de Calibração / Aferição: ANRA Instrumentação e Válvulas Ltda.
Material de Construção: Aço Inoxidável Polido Sanitário.
Conexão de Entrada (Processo): Tri-Clamp Sanitária (Base inferior).
Conexão de Saída (Alívio / Descarga): Tri-Clamp Sanitária (Lateral).
Tomada Auxiliar de Teste: Conexão lateral recartilhada em aço inox (para aferição em campo, teste de abertura e dreno).
Elemento de Segurança: Lacre mecânico de aferição presilhado com cabo de aço.
- Carcaça Sanitária para Filtro (Housing de Filtro em Aço Inoxidável), marca fabricada pela NEWPACK soluções industriais.
Modelo: NPK1-05-2T-C-S.
Material: AISI 316.
Ano: 2017.
Pressão de Projeto: 8,0 Kgf/cm².
Pressão de Teste: 12,0 Kgf/cm².
Temperatura de Operação: -10 °C a +140 °C.
Descrição da entrada e saída de produtos: (foto 63).
- CIPS (Clean-In-Place Supply): Entrada/suprimento da solução de limpeza CIP.
- PW (Purified Water): Água Purificada (utilizada para enxágues intermediários e finais).
- DW (Drinking Water / Deionized Water): Água Potável ou Desmineralizada (para pré-enxágue).
- PA (Process Air / Pressurized Air): Ar comprimido farmacêutico/filtrado (usado para purga ou secagem das tubulações).
- DR (Drain): Linha de dreno/descarte de fluidos.
Listagem original dos componentes e especificação de projeto:
• Item 1 (Qtd: 01)
Descrição: TANQUE DE PASSAGEM CIP 100L.
Material: ASTM A240 316L.
Dimensional / Modelo: 015-CK-018-OP-02-01.
• Item 2.1 (Qtd: 01)
Descrição: VÁLVULA DIAFRAGMA LINHA.
Material: AISI 316.
Dimensional / Modelo: Z500VD013.
• Item 2.2 (Qtd: 01)
Descrição: BOMBA CENTRIFUGA (BOMBA INOX).
Material: AISI 304/316.
Dimensional / Modelo: BL-30 - Ø2.1/2" x Ø2".
• Item 2.3 (Qtd: 01)
Descrição: TUBULAÇÃO CIPS.
Material: ASTM A269 316L.
Dimensional / Modelo: 015-CK-018-OP-02-04.
• Item 2.4 (Qtd: 01)
Descrição: CHAVE DE NIVEL BAIXO VIBRATÓRIA.
Material: AISI 316.
Dimensional / Modelo: Z500LSL - 01
• Item 2.5 (Qtd: 01)
Descrição: MANÔMETRO HERMÉTICO.
Material: AISI 316.
Dimensional / Modelo: Ø1" - Ø100mm - ZURICH
• Item 3.1 (Qtd: 01)
Descrição: TUBULAÇÃO CIPR.
Material: ASTM A269 316L.
Dimensional / Modelo: 015-CK-018-OP-02-05
• Item 3.2 (Qtd: 01).
Descrição: BOMBA CENTRIFUGA (BOMBA INOX).
Material: AISI 304/316.
Dimensional / Modelo: BL-30 - Ø2.1/2" x Ø2"
• Item 3.3 (Qtd: 01)
Descrição: CHAVE DE NIVEL BAIXO VIBRATÓRIA.
Material: AISI 316.
Dimensional / Modelo: Z500LSL - 02
• Item 3.4 (Qtd: 01).
Descrição: VÁLVULA BLOCO
Material: AISI 316.
Dimensional / Modelo: Z500VD209 / Z500VD210.
• Item 3.5 (Qtd: 01)
Descrição: TUBULAÇÃO DR.
Material: ASTM A269 316L.
Dimensional / Modelo: 015-CK-018-OP-02-06.
• Item 3.6 (Qtd: 01)
Descrição: VÁLVULA DIAFRAGMA LINHA.
Material: AISI 316L.
Dimensional / Modelo: Z500VD212.
• Item 4.1 (Qtd: 01)
Descrição: VÁLVULA BORBOLETA ATUADA.
Material: AISI 316.
Dimensional / Modelo: VB08.
• Item 4.2 (Qtd: 01)
Descrição: TUBULAÇÃO ENTRDA PW.
Material: ASTM A269 316L.
Dimensional / Modelo: 015-CK-018-OP-02-07.
• Item 5.1 (Qtd: 01)
Descrição: TUBULAÇÃO ENTRADA PA.
Material: ASTM A269 316L.
Dimensional / Modelo: 015-CK-018-OP-02-08.
• Item 5.2 (Qtd: 01)
Descrição: VÁLVULA ESFERA PNEUMATICA.
Material: AISI 316.
Dimensional / Modelo: XV04.
• Item 6.1 (Qtd: 01)
Descrição: VÁLVULA BORBOLETA PNEUMATICA.
Material: AISI 316.
Dimensional / Modelo: VB08.
• Item 6.2 (Qtd: 01)
Descrição: TUBULAÇÃO ENTRADA DW.
Material: ASTM A269 316L.
Dimensional / Modelo: 015-CK-018-OP-02-09.
• Item 7 (Qtd: 01)
Descrição: BOMBA DOSADORA PROMINENT OU SIMILAR.
Material: Não especificado.
Dimensional / Modelo: Sigma 1 - 4,0 bar - 110.
• Item 8 (Qtd: 01)
Descrição: FILTRO HIDROFOBICO PALL.
Material: AISI 316L.
Dimensional / Modelo: Não especificado.
• Item 9 (Qtd: 01)
Descrição: CHAVE DE NIVEL ALTO TQ CIP.
Material: AISI 316L.
Dimensional / Modelo: LSH03.
• Item 11 (Qtd: 01)
Descrição: MANÔMETRO C/ INDICAÇÃO LOCAL E SINAL
Material: AISI 316.
Dimensional / Modelo: PIT03.
• Item 12 (Qtd: 01)
Descrição: CARRINHO CIP.
Material: ASTM A240 304.
Dimensional / Modelo: 015-CK-018-OP-02-02
• Item 13 (Qtd: 01).
Descrição: BOMBONA DETERGENTE 50L.
Material: Não especificado.
Dimensional / Modelo: 50L.
• Item 14 (Qtd: 01)
Descrição: PAINEL DE PASSAGEM ALIMENTAÇÃO E SINAIS ( foto 107).
Material: AISI 304.
Dimensional / Modelo: 016-CK-511-OS-01-01.
• Item 15.1 (Qtd: 01)
Descrição: TUBULAÇÃO DOSAGEM DETERGENTE.
Material: ASTM A269 316L.
Dimensional / Modelo: 015-CK-018-OP-02-10.
• Item 15.2 (Qtd: 01)
Descrição: VÁLVULA ESFERA PNEUMATICA.
Material: AISI 316.
Dimensional / Modelo: XV03.
• Item 16 (Qtd: 01)
Descrição: VÁLVULA BORBOLETA PNEUMATICA.
Material: AISI 316.
Dimensional / Modelo: VB07.
• Item 17 (Qtd: 01)
Descrição: VÁLVULA DE SEGURANÇA SANITÁRIA.
Material: AISI 316.
Dimensional / Modelo: Ø1.1/2"
• Item 18 (Qtd: 01)
Descrição: CONEXÃO VÁLVULA SEGURANÇA.
Material: ASTM A269 316L.
Dimensional / Modelo: Ø1.1/2".
Possui documentação original completa ideal para ERU URS e data sheet para segmento farmacêutico.
Quadro elétrico:
Inversores de Frequência (02 unidades):
Fabricante: Allen-Bradley (Rockwell Automation)
Linha / Série: PowerFlex (Série 520 / 525)
Interface: Painel IHM frontal com display digital, potenciômetro e teclas de navegação
Tags de Identificação: INV-A72 e INV-A80.
Disjuntores Termomagnéticos:
Fabricante: Schneider Electric.
Tipo: Conjunto modular para fixação em trilho DIN.
Disjuntores-Motores (02 unidades):
Tipo: Proteção termomagnética para motores com acionamento por manopla frontal vermelha.
Tags de Identificação: DM A70 e DM A80.
Relés Auxiliares de Interface (03 unidades):
Montagem: Soquetes/bases individuais sobre trilho DIN com bornes a parafuso.
Tags de Identificação: RA R07, RA R08 e RA R09.
Infraestrutura e Distribuição Interna:
Régua de Bornes: Conectores de passagem e bornes de aterramento (verde/amarelo).
Organização de Cabeamento: Canaletas plásticas ranhuradas cinzas.
Invólucro (Caixa): Estrutura em Aço Inoxidável.
Comando automação:
Está sem o comando, o equipamento pode ser disponibilizado com automação simples ou com CFR 21 Part 11 completa, com componentes, sistema, comunicação com outros equipamentos com logica e componentes customizáveis. |
